AUX ASW-H12A4/BA-R2DI/AS-H12A4/BA-R2DI

Руководство пользователя для бытовых инверторных кондиционеров AUX серии RAC BA Classic Inverter.

Поддерживаемые модели

Инструкция относится к комплектам внутреннего и наружного блоков:

• ASW-H07A4/BA-R2DI / AS-H07A4/BA-R2DI.

• ASW-H09A4/BA-R2DI / AS-H09A4/BA-R2DI.

• ASW-H12A4/BA-R2DI / AS-H12A4/BA-R2DI.

• ASW-H18A4/BA-R2DI / AS-H18A4/BA-R2DI.

• ASW-H24A4/BA-R2DI / AS-H24A4/BA-R2DI.

Руководство содержит правила безопасности, описание пульта, режимов работы, дополнительных функций, обслуживания, технические характеристики и гарантийные условия.

Безопасность

Перед эксплуатацией рекомендуется внимательно прочитать инструкцию и хранить её в доступном месте. Неправильное использование может привести к поражению электрическим током, пожару, протечке или повреждению оборудования.

Основные требования:

• Не прикасаться к вилке и кабелю мокрыми руками.

• Не подключать несколько мощных приборов к одной розетке.

• Не использовать повреждённый кабель питания.

• Не пытаться самостоятельно ремонтировать или перемещать блоки.

• Не вставлять пальцы и посторонние предметы в отверстия блоков.

• Не размещать рядом с кондиционером горючие или взрывоопасные вещества.

• Не направлять сильный поток холодного воздуха прямо на людей, животных и растения.

• Регулярно очищать воздушные фильтры.

• При работе кондиционера закрывать окна и двери.

• Кондиционер не обеспечивает приток свежего воздуха, поэтому помещение необходимо периодически проветривать.

Производитель указывает, что кондиционер предназначен для пользователей от 8 лет; очистку и обслуживание не должны выполнять лица младше 18 лет без соответствующего контроля.

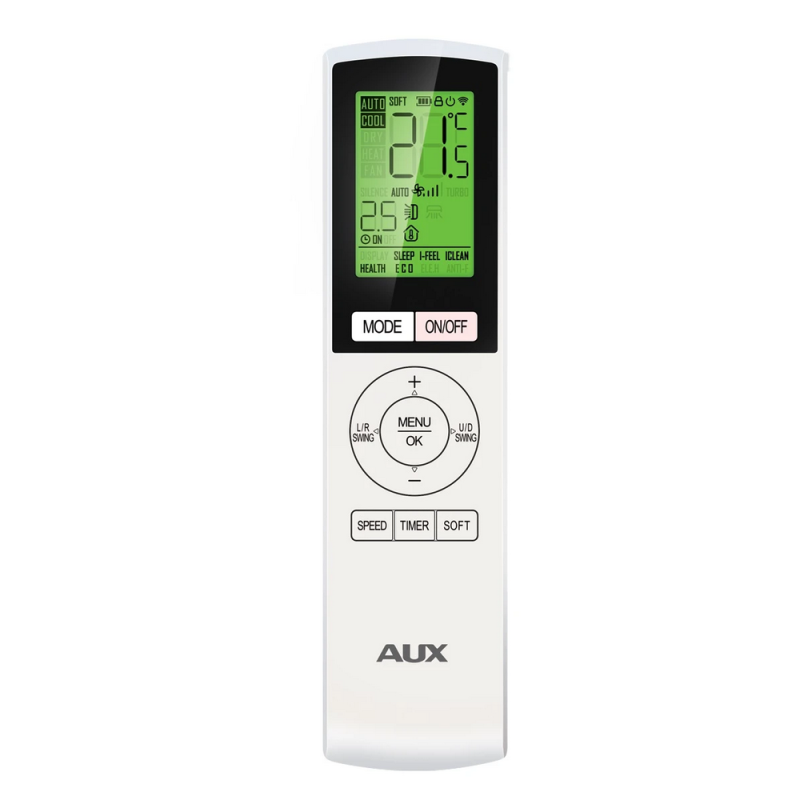

Пульт управления

Пульт работает от двух батареек AAA. Их необходимо устанавливать с соблюдением полярности. Для устойчивой передачи сигнала пульт следует направлять на внутренний блок, не закрывая приёмник препятствиями.

Основные кнопки:

• ON/OFF — включение и выключение.

• MODE — выбор режима.

• + и − — установка температуры.

• SPEED — скорость вентилятора.

• U/D SWING — вертикальное направление потока.

• L/R SWING — горизонтальное направление потока.

• SOFT — мягкий поток воздуха.

• TIMER — таймер включения и выключения.

• MENU и OK — выбор и подтверждение дополнительных функций.

• Кнопки направления — навигация по меню.

При замене батареек настройки пульта сбрасываются к заводским значениям.

Основные режимы

Кнопка MODE последовательно переключает пять режимов:

1. Автоматический выбор.

2. Охлаждение.

3. Осушение.

4. Обогрев.

5. Вентиляция.

Целевую температуру можно устанавливать в диапазоне от 16 до 32 °C. Изменение выполняется с шагом 1 °C. В режимах автоматического выбора и вентиляции установка температуры недоступна.

Переключение между градусами Цельсия и Фаренгейта выполняется одновременным удержанием кнопок + и − около 3 секунд.

Скорость вентилятора

Доступны следующие варианты:

• автоматическая;

• сверхнизкая;

• низкая;

• низко-средняя;

• средняя;

• высоко-средняя;

• высокая;

• сверхвысокая.

В режиме осушения скорость обычно не выбирается вручную. Автоматическая скорость определяется разницей между заданной и фактической температурой в помещении.

Направление воздуха

Вертикальная и горизонтальная жалюзи позволяют направлять поток вверх, вниз, влево и вправо. Кнопка SWING запускает автоматическое покачивание жалюзи.

Для выбора фиксированного положения вертикальной жалюзи используется ступенчатое переключение. Удержание кнопки U/D SWING в течение 3 секунд включает или выключает эту функцию.

Специальные функции

Дежурное отопление +8 °C

Функция поддерживает в помещении положительную температуру в холодный период. Она включается в режиме обогрева одновременным удержанием кнопки MODE и + в течение 3 секунд.

При активации кондиционер поддерживает температуру около +8 °C. Функция предназначена, например, для помещения, которое надолго оставляют без людей.

SOFT — мягкий поток

Работает только в режиме охлаждения. Перфорированная жалюзи рассеивает воздух и уменьшает скорость потока, чтобы холодный воздух не направлялся непосредственно на пользователя.

Функция отключается повторным нажатием SOFT, включением режима качания, сменой режима или выключением кондиционера.

Таймер

Таймер можно настроить на период от 30 минут до 24 часов:

• при выключенном кондиционере настраивается таймер включения;

• при включённом кондиционере — таймер выключения.

Шаг настройки составляет 30 минут в диапазоне до 10 часов и 1 час в диапазоне от 10 до 24 часов. Таймер отменяется кнопкой TIMER или ON/OFF.

SLEEP — сон

Функция предназначена для более комфортного сна. Она доступна в режимах охлаждения, обогрева и осушения.

В режиме охлаждения заданная температура постепенно повышается, а в режиме обогрева — понижается. Корректировка выполняется в течение последующих 10 часов.

I-FEEL — «Я чувствую»

Кондиционер использует датчик температуры, расположенный в пульте. Благодаря этому управление происходит с учётом температуры непосредственно возле пульта, а не только возле внутреннего блока.

Пульт необходимо располагать так, чтобы внутренний блок надёжно принимал его сигналы.

ECO — экономия

Функция доступна в режиме охлаждения. При разнице между заданной и фактической температурой более 1 °C кондиционер снижает частоту работы компрессора, уменьшая энергопотребление.

Функция рассчитана примерно на 8 часов работы и может быть полезна ночью или при временном отсутствии людей. Она может быть неэффективна, если в помещении изначально слишком жарко.

I-CLEAN — очистка

Функция выполняет автоматическую очистку теплообменника внутреннего блока. Процесс включает:

1. охлаждение теплообменника и образование льда;

2. нагрев и таяние льда для смывания загрязнений;

3. нагрев для обеззараживания;

4. просушку теплообменника.

Продолжительность цикла составляет примерно 35 минут. Функция не заменяет регулярную ручную очистку фильтров и внутренних компонентов.climat-kontrol

ANTI-FUNGUS — защита от плесени

После работы в режимах охлаждения или осушения вентилятор внутреннего блока может продолжать работать около 3 минут. Это помогает просушить внутренние детали и теплообменник, снижая вероятность появления плесени.

DISPLAY — дисплей

Функция включает или выключает дисплей на лицевой панели внутреннего блока. Состояние дисплея самого блока не отображается на дисплее пульта.

KEYLOCK — блокировка кнопок

Для блокировки кнопок пульта нужно одновременно удерживать SPEED и SOFT около 3 секунд. Повторное выполнение этой комбинации отключает блокировку.

Функции HEALTH и ELE.H для указанных моделей недоступны.

Уход и обслуживание

Перед обслуживанием кондиционер необходимо выключить и отключить от электросети.

Очистка корпуса

Корпус протирают сухой или слегка влажной мягкой тканью. Температура воды не должна превышать 40 °C.

Нельзя применять:

• бензин;

• растворители;

• абразивные порошки;

• агрессивные чистящие средства;

• инсектициды.

Очистка фильтра

Рекомендуемый порядок:

1. Выключить кондиционер.

2. Открыть лицевую панель.

3. Извлечь фильтры за специальные язычки.

4. Очистить их пылесосом.

5. При сильном загрязнении промыть тёплой водой до 40 °C.

6. Полностью высушить в затенённом месте.

7. Установить фильтры обратно и закрыть панель.

При длительном простое рекомендуется запустить I-CLEAN, отключить кондиционер от сети после завершения цикла, очистить блоки и извлечь батарейки из пульта.

Технические характеристики

Питание моделей: 220–240 В, 50 Гц, однофазное.

Номинальная холодопроизводительность составляет примерно от 2,25 до 6,75 кВт, а теплопроизводительность — от 2,35 до 6,75 кВт в зависимости от модели. Рабочий диапазон наружной температуры:

• охлаждение: от +16 до +48 °C;

• обогрев: от −15 до +32 °C.

Максимальная длина трассы составляет 15 или 20 м, максимальный перепад высот — 5 или 10 м в зависимости от модели.climat-kontrol

Гарантия

В инструкции указан гарантийный срок 24 месяца для бытового использования. Для оборудования, используемого в предпринимательской деятельности, срок составляет 3 месяца.

Гарантия может не распространяться на:

• неправильный монтаж;

• эксплуатацию не по инструкции;

• механические повреждения;

• неисправности электросети;

• попадание жидкости, насекомых или посторонних предметов;

• естественный износ фильтров, батареек и других быстроизнашивающихся деталей;

• ремонт или настройку неуполномоченными организациями;

• несоответствие кондиционера параметрам помещения.

Для установки и пусконаладки рекомендуется обращаться к квалифицированным специалистам.
